Ρομποτικό σύστημα παλλετοποίησης Ρομποτικό παλλετοποιητή πολυάξονων Ρομποτικό βιομηχανικό ρομπότ

Σύστημα Παλετοποίησης Ρομπότ Παλετοποιητής Ρομπότ Βιομηχανίας Πολλαπλών Αξόνων για γραμμή παραγωγής χυμού PET, αναψυκτικών

Shanghai Peiyu Packaging Technology Co.,Ltd.

Οι παλετοποιητές χωρίζονται σε παλετοποιητές μονής και διπλής διόδου, παλετοποιητές ρομπότ, παλετοποιητές μονής στήλης και παλετοποιητές ρομπότ.

Πεδίο εφαρμογής:

Μπορεί να πραγματοποιήσει την παλετοποίηση διαφόρων εργασιών στις βιομηχανίες μπύρας, ποτών και τροφίμων και χρησιμοποιείται ευρέως σε χαρτοκιβώτια, πλαστικά κουτιά, μπουκάλια, σακούλες, βαρέλια, προϊόντα συσκευασίας φιλμ και προϊόντα πλήρωσης κ.λπ. είναι εξοπλισμένο με γραμμές πλήρωσης τριών σε ένα κ.λπ., για την παλετοποίηση διαφόρων φιαλών, δοχείων και σακουλών

Το εύρος χωρητικότητας των παλετοποιητών ανάλογα με τους διαφορετικούς τύπους παλετοποιητών: 3 κουτιά-160 κουτιά ανά λεπτό

Διαφορετικά ονόματα για παλετοποιητή:

Παλετοποιητής
Παλετοποιητές
Πλήρως αυτόματος παλετοποιητής
Παλετοποιητής ποτών
Παλετοποιητής βαρελιών νερού
Παλετοποιητής γεμάτων δοχείων
Παλετοποιητής πύλης
Παλετοποιητής πύλης διπλής διόδου
Παλετοποιητής πύλης διπλής διόδου υψηλού επιπέδου
Παλετοποιητής πύλης μονής διόδου
Παλετοποιητής μονής στήλης
Παλετοποιητής τύπου Cloumn
Παλετοποιητής σταθμού διαλογής μονής στήλης
Παλετοποιητής ρομπότ
Βιομηχανικό σύστημα στοίβαξης
Σύστημα Παλετοποίησης Πύλης
Σύστημα Παλετοποίησης Ρομπότ
Παλετοποιητής Ρομπότ Πολλαπλών Αξόνων
Βιομηχανικό Ρομπότ Πολλαπλών Αξόνων

1. Κύρια εξαρτήματα του Συστήματος Παλετοποίησης Ρομπότ Παλετοποιητής Ρομπότ Πολλαπλών Αξόνων:

2. Εισαγωγή στο Σύστημα Παλετοποίησης Ρομπότ Παλετοποιητής Ρομπότ Πολλαπλών Αξόνων:

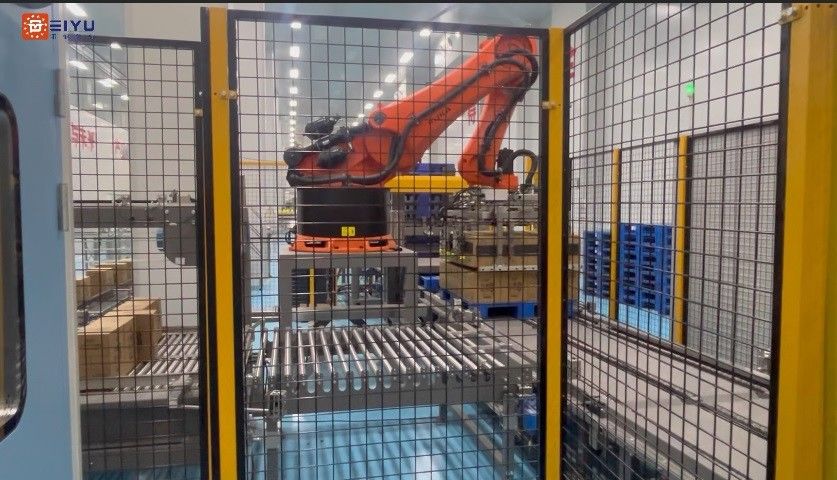

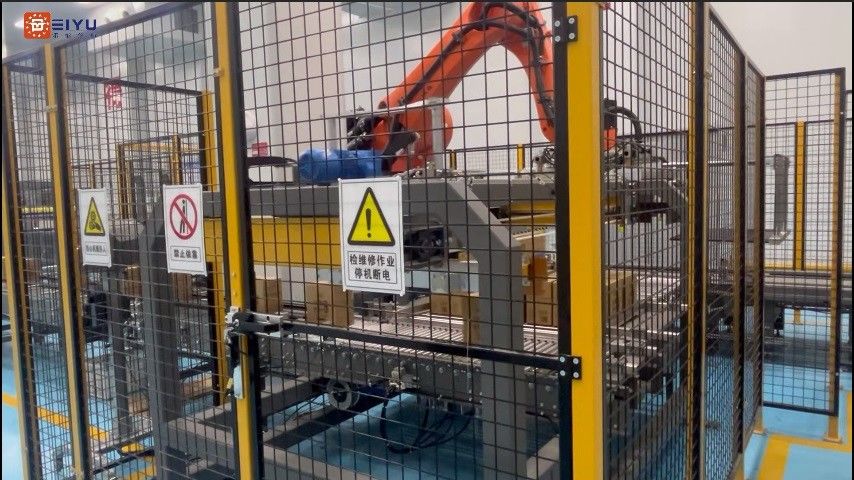

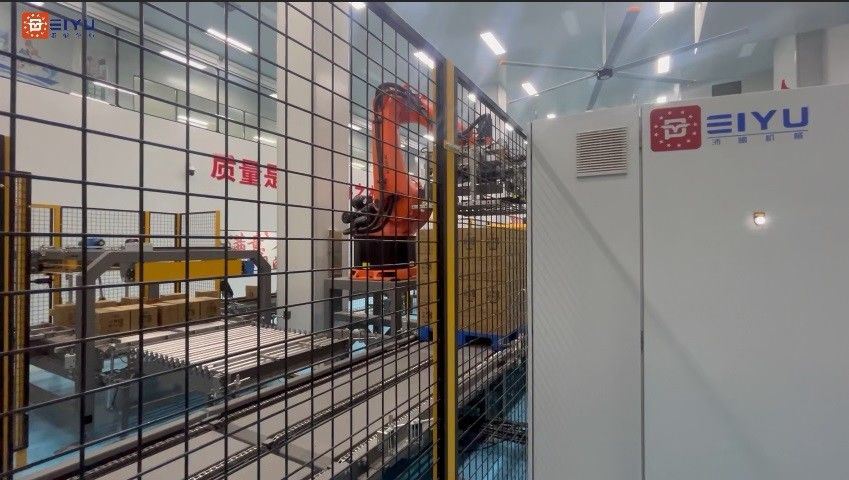

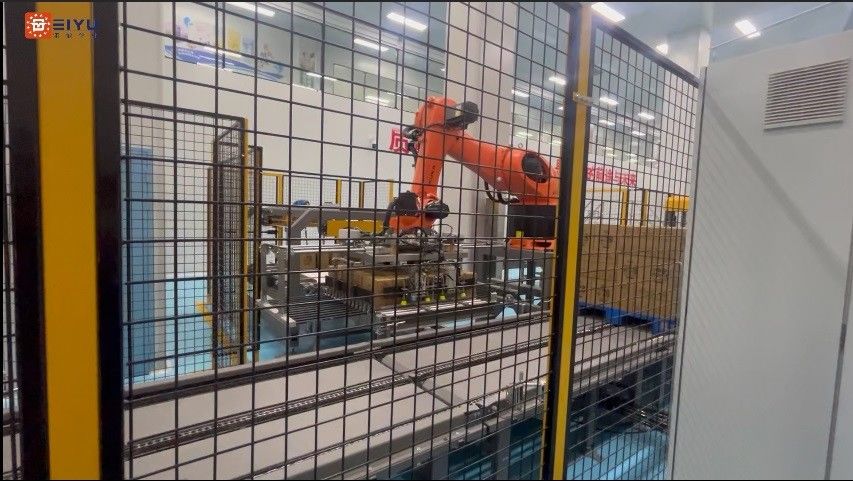

Αυτό το σύστημα χρησιμοποιείται κυρίως για την αυτόματη παλετοποίηση και διαλογή συσκευασμένων προϊόντων σε διάφορες βιομηχανίες τροφίμων. Τα συσκευασμένα κουτιά διαχωρίζονται και τακτοποιούνται αυτόματα από ειδικές συσκευές μεταφοράς και οι παλέτες τοποθετούνται αυτόματα από τον παλετοποιητή. Η συσκευή μεταφοράς χρησιμοποιείται για τη μεταφορά τους σε μια συγκεκριμένη τοποθεσία και στη συνέχεια η λαβή του ρομπότ εκτελεί αυτόματα ακριβείς εργασίες διαλογής και παλετοποίησης. Η προετοιμασία για τις μεταγενέστερες εργασίες διαλογής και αποθήκευσης ολοκληρώνεται.

3. Εισαγωγή στο Σύστημα Παλετοποίησης Ρομπότ Παλετοποιητής Ρομπότ Πολλαπλών Αξόνων:
1). Το περονοφόρο ανυψωτικό τοποθετεί 8 έως 10 τακτοποιημένα στοιβαγμένες παλέτες στον παλετοποιητή, ο κινητήρας ανύψωσης οδηγεί το πιρούνι να ανέβει στο κατάλληλο ύψος και να σταματήσει (ελεγχόμενο από εγγύτητα), ο κύλινδρος του πιρουνιού αρχίζει να βάζει το πιρούνι στη δεύτερη παλέτα (μετρώντας από κάτω προς τα πάνω), ο κινητήρας ανύψωσης αρχίζει να διαχωρίζει την κάτω παλέτα από τις άλλες παλέτες, η γραμμή μεταφοράς αλυσίδας αρχίζει να μεταφέρει μια παλέτα στο τρόλεϊ μεταφοράς και τρέχει στον σταθμό παλετοποίησης (συσκευή μπλοκαρίσματος παλέτας, τοποθέτηση κιγκλιδώματος), ο κινητήρας ανύψωσης αρχίζει να κατεβάζει τις υπόλοιπες παλέτες, το πιρούνι απελευθερώνεται και η πλατφόρμα ανύψωσης σταματά σε ύψος που ταιριάζει με την πλατφόρμα διαλογής κουτιών (έλεγχος εγγύτητας).
2). Το προϊόν εισέρχεται στη γραμμή ζώνης επιτάχυνσης και η απόσταση μεταξύ των προϊόντων απομακρύνεται;
3). Το προϊόν εισέρχεται στον κύλινδρο στοίβαξης διεύθυνσης και το προϊόν περιστρέφεται προς την κατεύθυνση αρπαγής;
5). Το προϊόν εισέρχεται στην πλατφόρμα διαλογής κουτιών και ο κύλινδρος ώθησης κουτιών ρυθμίζεται σύμφωνα με τον προκαθορισμένο τύπο στοίβαξης για να ωθήσει το προϊόν στην προ-σύσφιξη θέση;

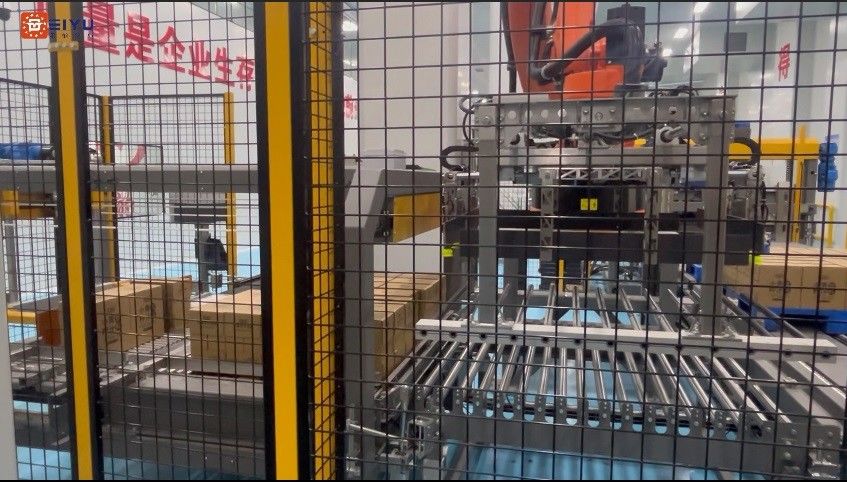

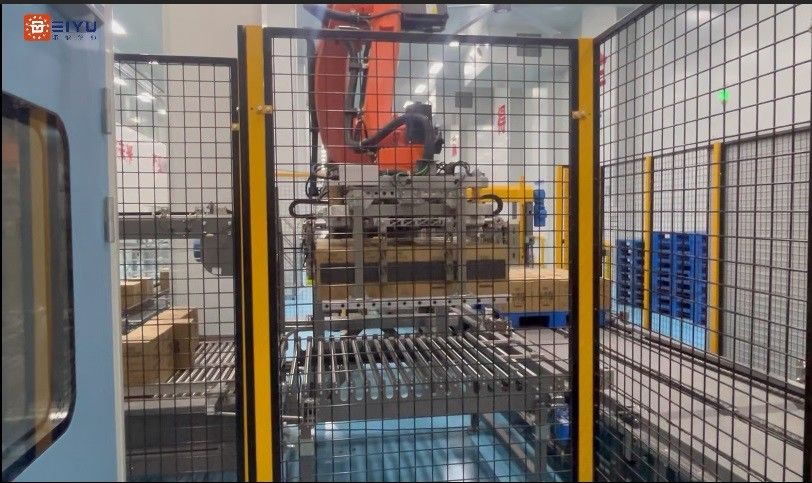

6). Το ρομπότ αρπάζει το προϊόν με ένα σφιγκτήρα και το τακτοποιεί σύμφωνα με τον προκαθορισμένο τύπο στοίβαξης και το στοιβάζει τακτοποιημένα στην παλέτα;
7). Η γραμμή αλυσίδας παλετοποίησης αρχίζει να απομακρύνει ολόκληρη την παλέτα από τον σταθμό παλετοποίησης (φωτοηλεκτρική ανίχνευση στέλνει ένα σήμα) και ο παλετοποιητής παρέχει την επόμενη παλέτα στον σταθμό παλετοποίησης;
8). Η γεμάτη παλέτα μεταφέρεται στη γραμμή εξόδου (τοποθέτηση διαφράγματος);
9). Το περονοφόρο ανυψωτικό βγάζει την γεμάτη παλέτα.

4. Βασικές παράμετροι για το Σύστημα Παλετοποίησης Ρομπότ Παλετοποιητής Ρομπότ Πολλαπλών Αξόνων:

1). Ταχύτητα στοίβαξης ολόκληρου του μηχανήματος: 7-9 κύκλοι/λεπτό (ανάλογα με το προϊόν)

2). Μέγιστο φορτίο ανά παλέτα: 1500KG
3) Ισχύς εγκατάστασης: 25KW
4). Πίεση αέρα: 6BAR
5). Κατανάλωση αέρα: 150L/MIN
6). Μέγεθος παλέτας: 1000-1300MM (ανάλογα με τις συγκεκριμένες ανάγκες)

5. Διαμόρφωση εξοπλισμού για το Σύστημα Παλετοποίησης Ρομπότ Παλετοποιητής Ρομπότ Πολλαπλών Αξόνων:
1). Κύριο υλικό του εξοπλισμού: ανθρακούχο χάλυβα
2). Συνήθης κινητήρας: Hengchi
3). Σερβοκινητήρας: Inovance
4). PLC: Beckhoff/Inovance
5). Μετατροπέας: Inovance
6). Αισθητήρας: SICK
7). Πνευματικά εξαρτήματα: SMC
8). Ηλεκτρικές συσκευές χαμηλής τάσης: Schneider ή ισοδύναμες μάρκες
9). Οθόνη αφής: Schneider

6. Δομικά πλεονεκτήματα του Συστήματος Παλετοποίησης Ρομπότ Παλετοποιητής Ρομπότ Πολλαπλών Αξόνων:
1) Η συσκευή προστασίας ασφαλείας από κράμα αλουμινίου, μηχανικά πλαστικά και ψεκασμό και επιμετάλλωση ανθρακούχου χάλυβα πληροί τα εθνικά πρότυπα.
2) Υιοθέτηση μεθόδου τροφοδοσίας πλευρικού κουτιού: μικρό αποτύπωμα, απλοποιώντας το σύστημα μεταφοράς μπροστά από τον παλετοποιητή και μειώνοντας το κόστος επένδυσης ολόκληρου του εξοπλισμού γραμμής.
3) Παλετοποίηση ρομπότ, διεθνής προηγμένη σχεδιαστική ιδέα, πιο προηγμένη και λογική δομή, ελαφρύτερη και ομαλότερη κίνηση και χαμηλότερη κατανάλωση ενέργειας.
4) Υιοθέτηση λειτουργίας οθόνης αφής Schneider για την πραγματοποίηση διαλόγου ανθρώπου-μηχανής, η οποία μπορεί να εμφανίσει την ταχύτητα παραγωγής, την αιτία και την τοποθεσία της βλάβης και έχει υψηλό βαθμό αυτοματισμού.
5) Υιοθετώντας PLC και μετατροπέα συχνότητας, η διαλογή και η στοίβαξη των χαρτοκιβωτίων μπορεί να προγραμματιστεί, με γρήγορες δυνατότητες επικοινωνίας και ισχυρές διαγνωστικές λειτουργίες, διασφαλίζοντας την αξιοπιστία του συστήματος. Εύκολο στη λειτουργία, συμπαγής και λογική δομή, υψηλός βαθμός αυτοματισμού.
6) Υιοθετώντας κύλινδρο SMC, αξιόπιστη ποιότητα και απόδοση, μπορεί να ανταποκριθεί σε εργασίες υψηλής έντασης και μακροχρόνια.
7) Η μέθοδος παλετοποίησης μπορεί να πραγματοποιηθεί στη διασύνδεση ανθρώπου-μηχανής και η ρύθμιση είναι απλή. Μια ποικιλία μεθόδων παλετοποίησης μπορεί να ολοκληρωθεί χωρίς αλλαγή εξαρτημάτων.
8) Τα περισσότερα ηλεκτρικά εξαρτήματα είναι γνωστές ευρωπαϊκές μάρκες, με σταθερή απόδοση και υψηλή απόδοση, γεγονός που εξοικονομεί σημαντικά την εργασία.
9) Το σύστημα παροχής χαρτοκιβωτίων υιοθετεί έλεγχο κινητήρα φρένων για να διασφαλίσει ότι το χαρτοκιβώτιο παραδίδεται στην προκαθορισμένη θέση
10) Χαμηλός θόρυβος, ο θόρυβος είναι κάτω από 75db, γεγονός που πληροί τα διεθνή πρότυπα.
11) Πληροί τις απαιτήσεις υγιεινής των τροφίμων: υιοθετεί πνευματικά εξαρτήματα χωρίς λάδι και το 60% των κινούμενων εξαρτημάτων υιοθετεί ένα ανθρωποκεντρικό σχέδιο που δεν απαιτεί λίπανση με λάδι για τη ζωή, γεγονός που μειώνει πολλά έξοδα χρήσης για τους χρήστες.

7. Προσφορά και χρόνος παράδοσης για το Σύστημα Παλετοποίησης Ρομπότ Παλετοποιητής Ρομπότ Πολλαπλών Αξόνων:

(1). Περίοδος ισχύος προσφοράς: 1 μήνας;
(2). Μέθοδος πληρωμής: T/T, L/C.
(3). Οι πελάτες παρέχουν τα δείγματα προϊόντων και συσκευασίας που απαιτούνται για δωρεάν δοκιμή στο εργοστάσιο;
(4). Χρόνος παράδοσης: 60 εργάσιμες ημέρες από την παραλαβή της κατάθεσης του πελάτη και των δειγμάτων συσκευασίας προϊόντων.

8. Διασφάλιση ποιότητας για το Σύστημα Παλετοποίησης Ρομπότ Παλετοποιητής Ρομπότ Πολλαπλών Αξόνων:
(1). Η εταιρεία εγγυάται ότι τα παρεχόμενα αγαθά είναι ολοκαίνουργια, αχρησιμοποίητα, κατασκευασμένα από τον τελευταίο σχεδιασμό και κατάλληλα υλικά και πληρούν την ποιότητα, τις προδιαγραφές και την απόδοση που καθορίζονται στη τεχνική σύμβαση από όλες τις απόψεις;
(2). Η εταιρεία εγγυάται ότι μετά την σωστή καθοδήγηση, εγκατάσταση και αποσφαλμάτωση της γραμμής παραγωγής, ο εξοπλισμός θα φτάσει στους διάφορους τεχνικούς δείκτες απόδοσης του προϊόντος εντός 15 ημερών από την έναρξη λειτουργίας ολόκληρου του συστήματος;
(3). Η εταιρεία εγγυάται ότι εντός της περιόδου διασφάλισης ποιότητας που καθορίζεται στη σύμβαση, θα είναι υπεύθυνη για ελαττώματα, αστοχίες και ζημιές της γραμμής παραγωγής που προκαλούνται από ελαττώματα στο σχεδιασμό, τη διαδικασία, την κατασκευή, την εγκατάσταση, την αποσφαλμάτωση ή τα υλικά που παρέχονται και την ποιότητα του εξοπλισμού του πωλητή;
(4). Η περίοδος διασφάλισης ποιότητας του εξοπλισμού είναι 12 μήνες μετά την αποδοχή της γραμμής παραγωγής. Εάν κατά την περίοδο διασφάλισης ποιότητας, διαπιστωθεί ότι η ποιότητα ή οι προδιαγραφές του εξοπλισμού δεν πληρούν τις συμβατικές διατάξεις ή αποδειχθεί ότι ο εξοπλισμός είναι ελαττωματικός (συμπεριλαμβανομένων πιθανών ελαττωμάτων ή της χρήσης ακατάλληλων υλικών κ.λπ.), ο αγοραστής έχει το δικαίωμα να προτείνει διόρθωση στον πωλητή εντός της περιόδου διασφάλισης ποιότητας του προϊόντος σύμφωνα με το πιστοποιητικό επιθεώρησης που εκδίδεται από το νόμιμο τμήμα;
(5). Η εταιρεία εγγυάται τις μηχανικές ιδιότητες του παρεχόμενου εξοπλισμού, την ποιότητα του προϊόντος και τους δείκτες κατανάλωσης του προϊόντος.

9. Εγγύηση εξοπλισμού για το Σύστημα Παλετοποίησης Ρομπότ Παλετοποιητής Ρομπότ Πολλαπλών Αξόνων:
(1). Μετά την αποδοχή του εξοπλισμού, παρέχεται εγγύηση 12 μηνών και το σύστημα ελέγχου (τυπική μάρκα Huichuan) παρέχει εγγύηση 24 μηνών. κατά τη διάρκεια της περιόδου εγγύησης, η εταιρεία μας θα παρέχει στους χρήστες δωρεάν ανταλλακτικά και έγκαιρες και αποτελεσματικές υπηρεσίες (τα εξαρτήματα φθοράς δεν καλύπτονται από την εγγύηση);
(2). Εάν ο εξοπλισμός παρουσιάσει βλάβη και χρειάζεται επισκευή επιτόπου, η εταιρεία μας εγγυάται ότι το προσωπικό συντήρησης θα σπεύσει στην τοποθεσία του πελάτη εντός 48 ωρών για να βοηθήσει τον πελάτη να εξαλείψει τη βλάβη έγκαιρα (εκτός από ανωτέρα βία);
(3). Μετά την περίοδο εγγύησης, η εταιρεία μας θα παρέχει στους χρήστες ένα ευρύ φάσμα προτιμησιακής τεχνικής υποστήριξης, επαρκή προμήθεια ανταλλακτικών και άλλες υπηρεσίες μετά την πώληση για τη ζωή;

10. Συσκευασία και μεταφορά για το Σύστημα Παλετοποίησης Ρομπότ Παλετοποιητής Ρομπότ Πολλαπλών Αξόνων:
(1). Μέθοδος συσκευασίας:
Η συσκευασία χρησιμοποιεί νέα και ανθεκτικά ειδικά κουτιά συσκευασίας ή σταθερά πλαίσια, τα οποία είναι κατάλληλα για μεταφορά μεγάλων αποστάσεων, ανθεκτικά στην υγρασία, αντισκωριακά, αντικραδασμικά, κατάλληλα για χερσαίες μεταφορές, θαλάσσιες μεταφορές και συνολική ανύψωση.
(2). Μέθοδος μεταφοράς: χερσαίες μεταφορές, θαλάσσιες μεταφορές.
